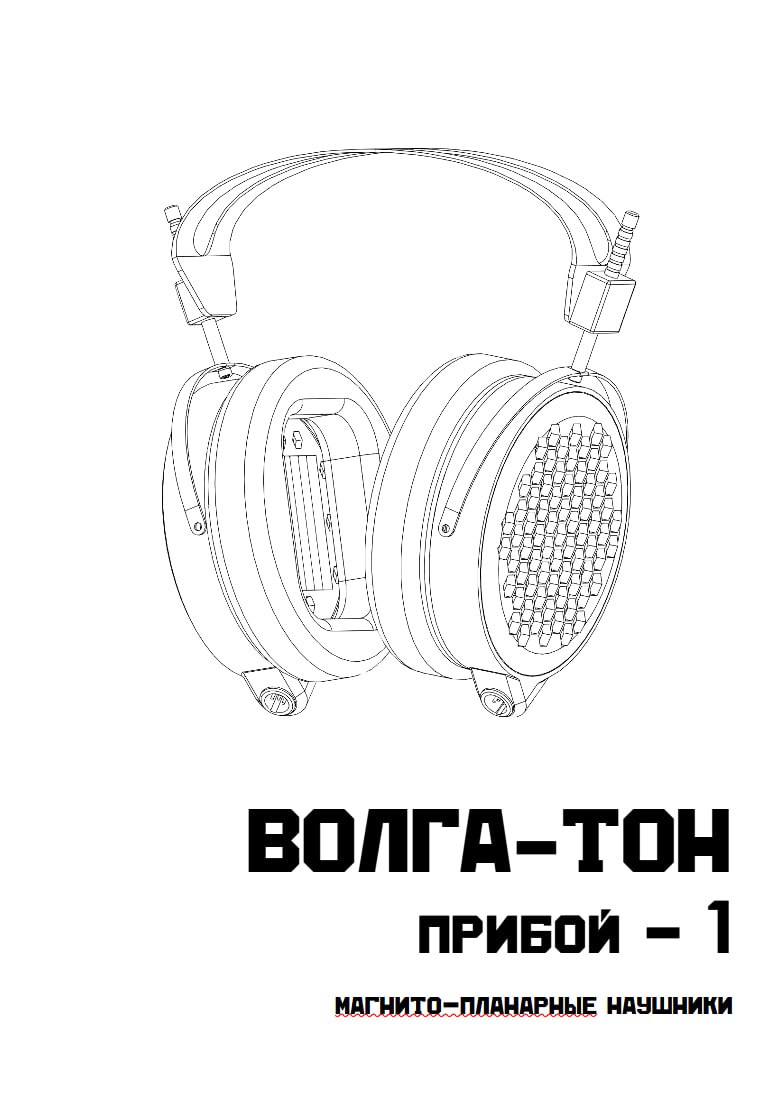

ВОЛГА-ТОН

ПРИБОЙ-1

Магнито-планарные наушники нового уровня

ПРИБОЙ-1 — это инструмент точного воспроизведения, созданный для тех, кто требует от звука абсолютной честности, масштаба и контроля.

Каждая деталь этой модели подчинена одной цели — передать каждый нюанс записи. Без компромиссов. Без искажений. Без потерь.

Технология

В основе ПРИБОЙ-1 — магнито-планарный драйвер с высокой плотностью магнитного поля и увеличенной рабочей площадью.

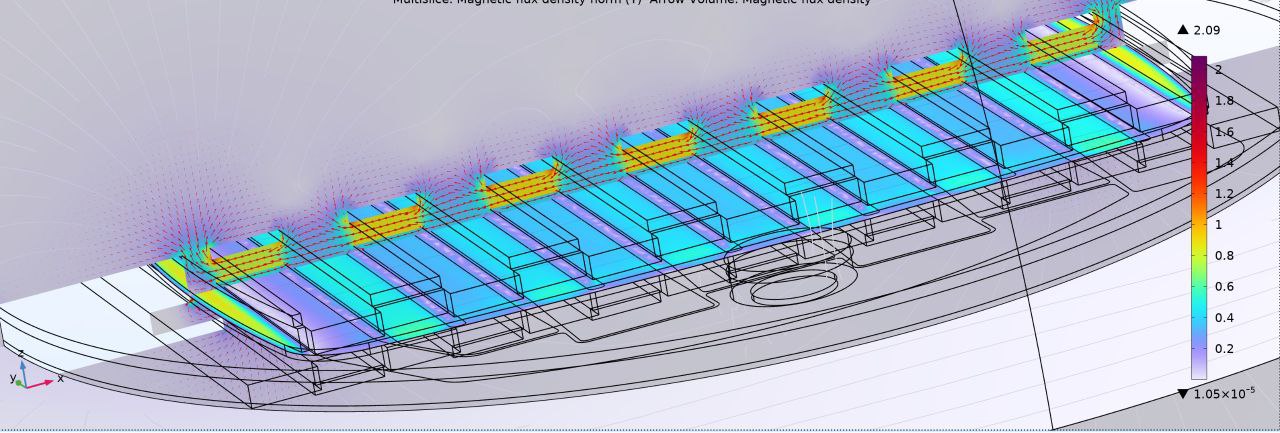

44 магнита формируют мощную и равномерную магнитную систему, обеспечивая полный контроль над движением мембраны.

Высокоомная мембрана имеет оптимизированную топологию дорожек, чтобы сделать точность передачи ещё выше. Пайка к мембране с серебро содержащим припоем исключает деградацию и негативное влияние прижимных контактов.

Размер излучателя 48 мм x 58 мм позволяет добиться глубокой, масштабной и физически ощутимой передачи низких частот.

Результат:

— мгновенный отклик

— предельная точность

— отсутствие паразитных резонансов

— ультранизкий уровень искажений

— возможность работать с безтрансформаторным ламповыми усилителями

Это тот уровень, где драйвер не «играет звук» — он воссоздаёт его структуру.

Звучание

ПРИБОЙ-1 создают ощущение прямого контакта с записью.

— Бас — глубокий, быстрый, с жёстким контролем и без размытия

— Середина — открытая, живая, с точной передачей тембров, особенно вокала

— Высокие частоты — чистые, протяжённые, без резкости

Благодаря уровню искажений менее 0.01%, наушники сохраняют микродинамику и тембры. Вы слышите не интерпретацию — вы слышите оригинал.

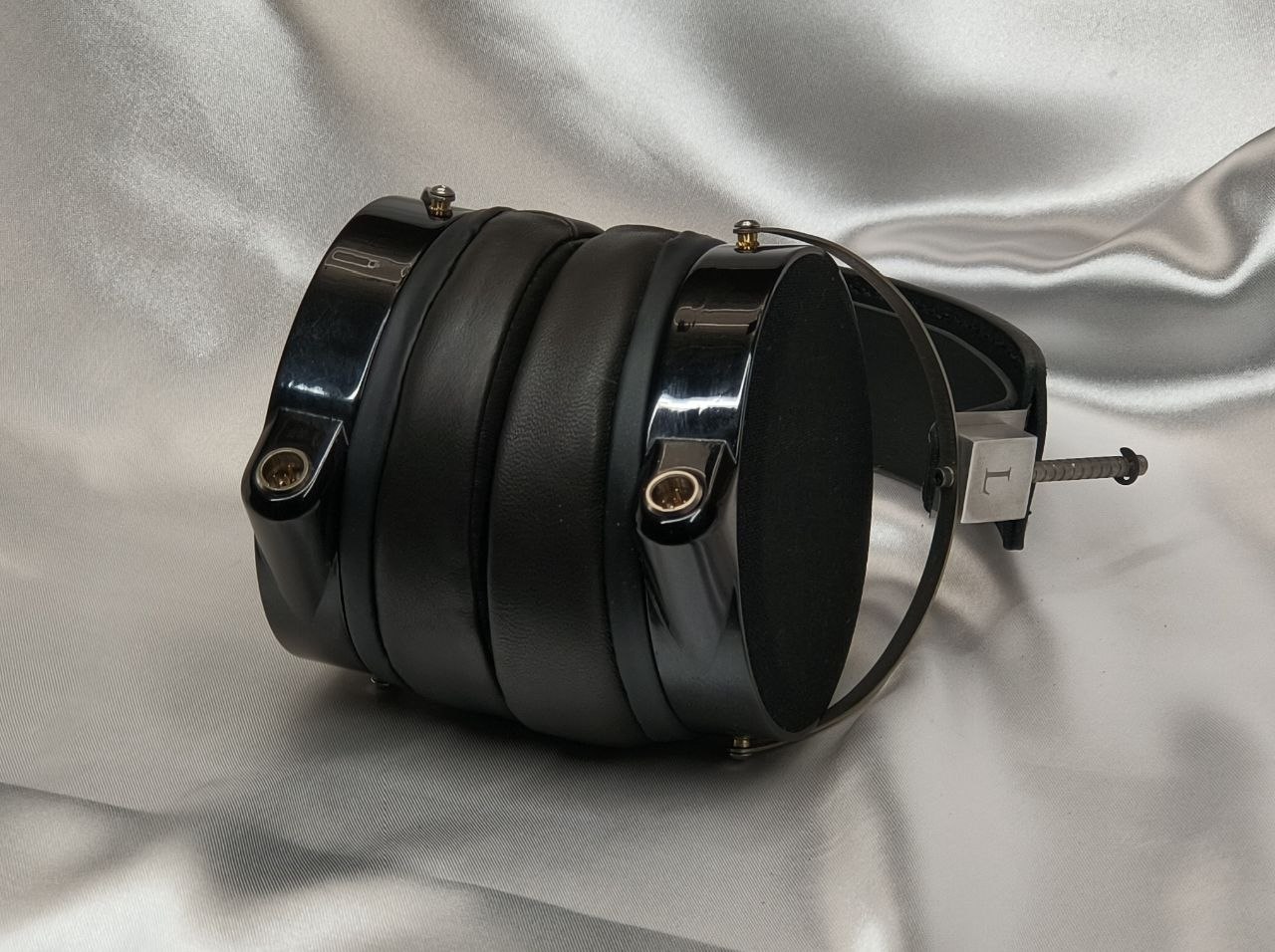

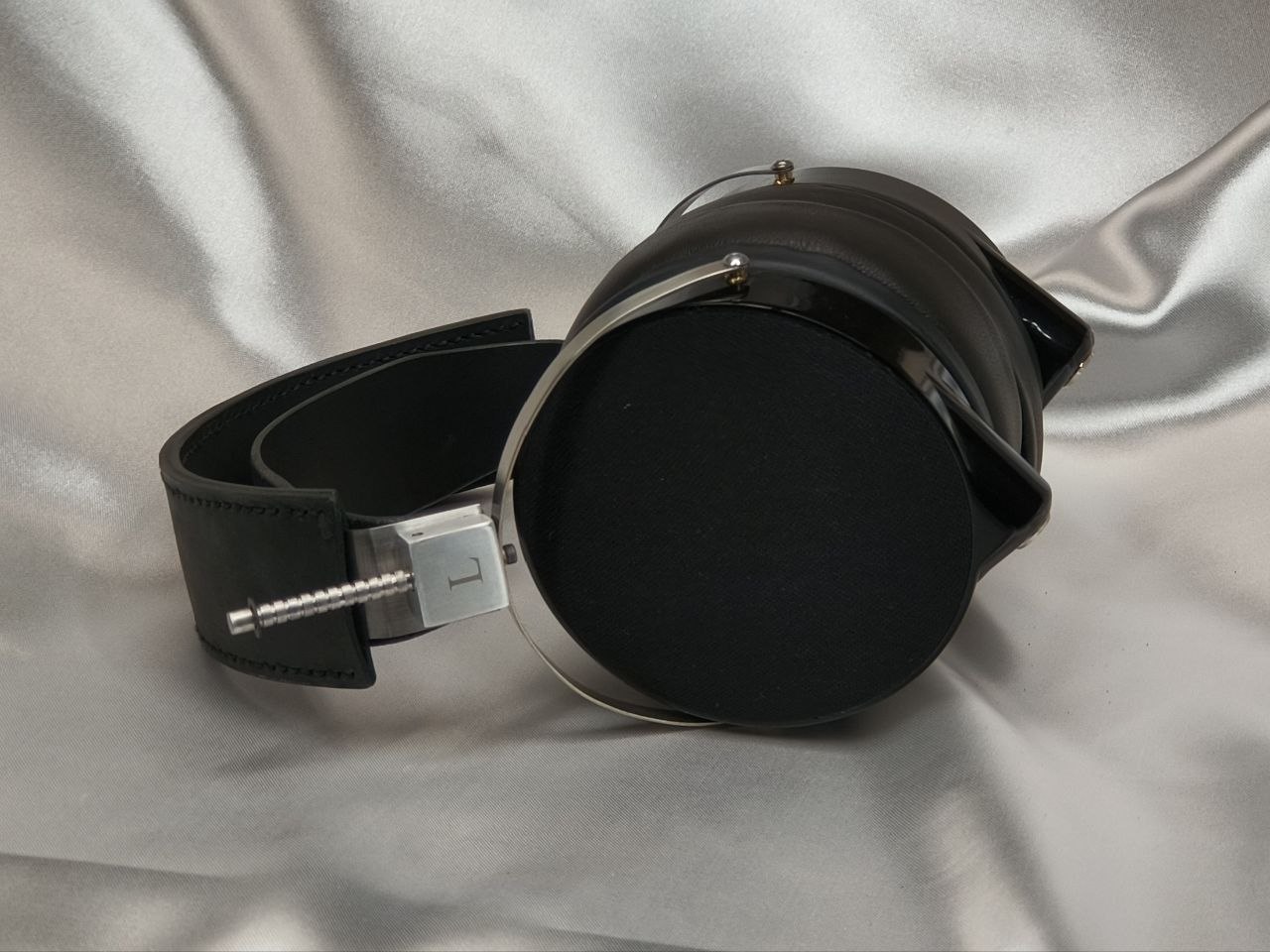

Конструкция

ПРИБОЙ-1 — это сочетание инженерии и практичности:

— полноразмерная посадка с полным охватом уха

— акустически открытая конструкция

— точная механика регулировки оголовья

— профессиональные разъёмы MiniXLR

Каждый элемент конструкции работает на звук — без декоративных компромиссов.

Подключение

Наушники раскрывают свой потенциал в балансном тракте. В комплекте поставляется кабель с разъемами:

— 4.4 мм — балансное подключение

— 3.5 мм — небалансное подключение

Балансное подключение обеспечивает лучший контроль, динамику и разделение каналов.

Контроль стабильности

ПРИБОЙ-1 — это высокоточная электроакустическая система, чувствительная к условиям эксплуатации:

— оптимальная рабочая температура: +25…+40°C

— прогреваясь теплом тела наушники входят в идеальный рабочий режим

Это не ограничение — это признак системы, работающей на уровне высокой точности.

Характеристики

Импеданс:

— 100 Ω

Чувствительность:

— 93,5 дБ SPL / мВт @ 1 кГц

— 103,5 дБ SPL / В @ 1 кГц

THD:

— <0.01% @ 1 кГц

Максимальная мощность:

— 2.7 Вт (кратковременно)

Рекомендуемая мощность:

— 300 мВт

Позиционирование

ПРИБОЙ-1 — это выбор тех, кто ищет не «приятный звук», а референсное воспроизведение.

Это наушники для:

— студийной работы

— критического прослушивания

— аудиофилов, требующих максимума

Итог

ПРИБОЙ-1 не пытаются понравиться.

Они показывают запись такой, какая она есть.

И если система готова — вы услышите всё.

Проект по разработке и производству аудио аппаратуры высокого класса. Мы применяем научный инженерный подход для решения фундаментальных проблем достоверного воспроизведения аудио. Это сплав теоретических исследований в области психоакустики и инженерных разработок по решению ранее не рассмотренных проблем позволяет не только понять препятствия к достоверному воспроизведению, но также и обойти их.

В этом канале будут не только новости касающиеся производства, но также и статьи с исследованиями, которые проводились при разработке аппаратуры, которые покажут, что ещё далеко не всё в аудио ещё достаточно изучено.

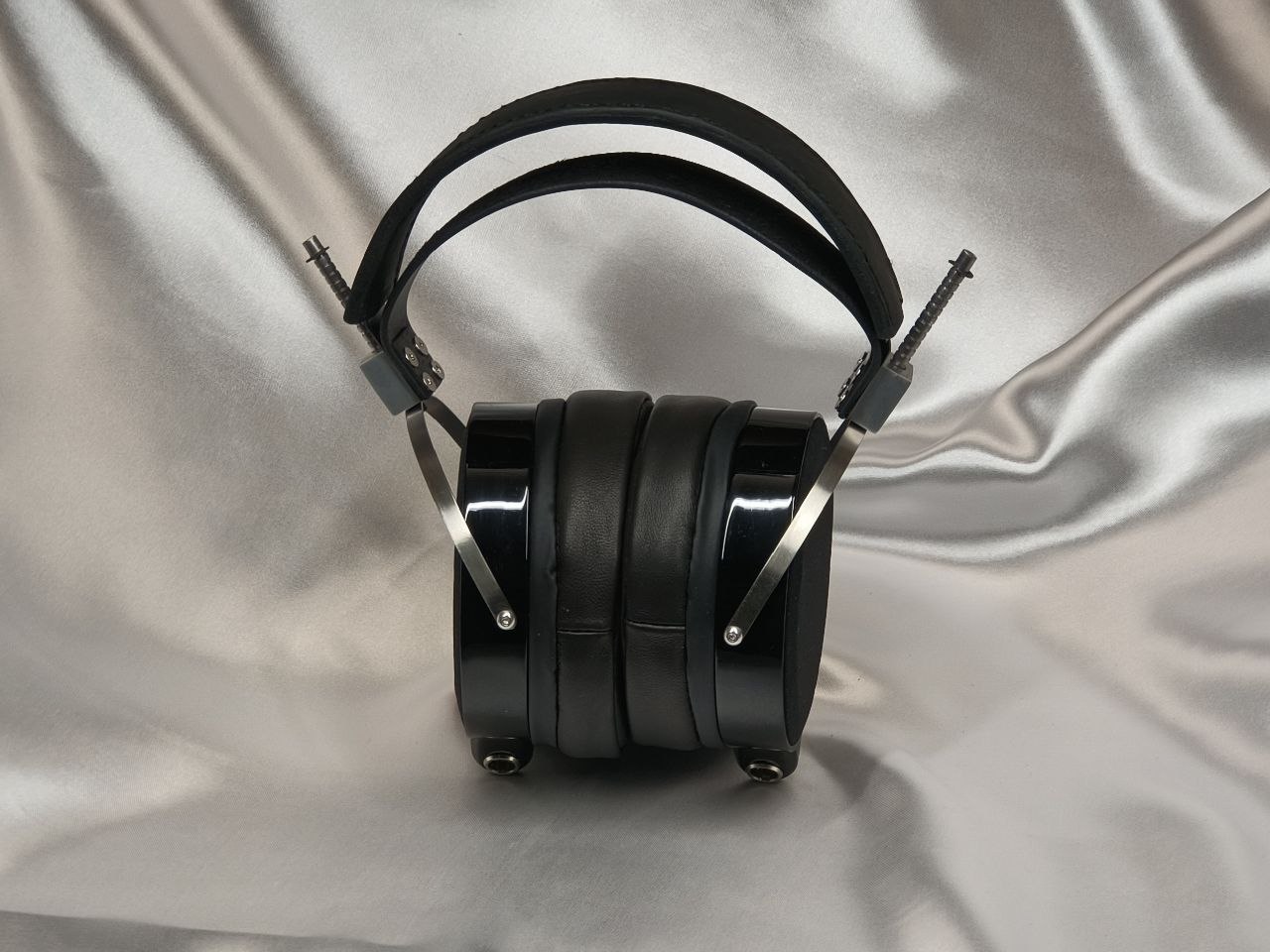

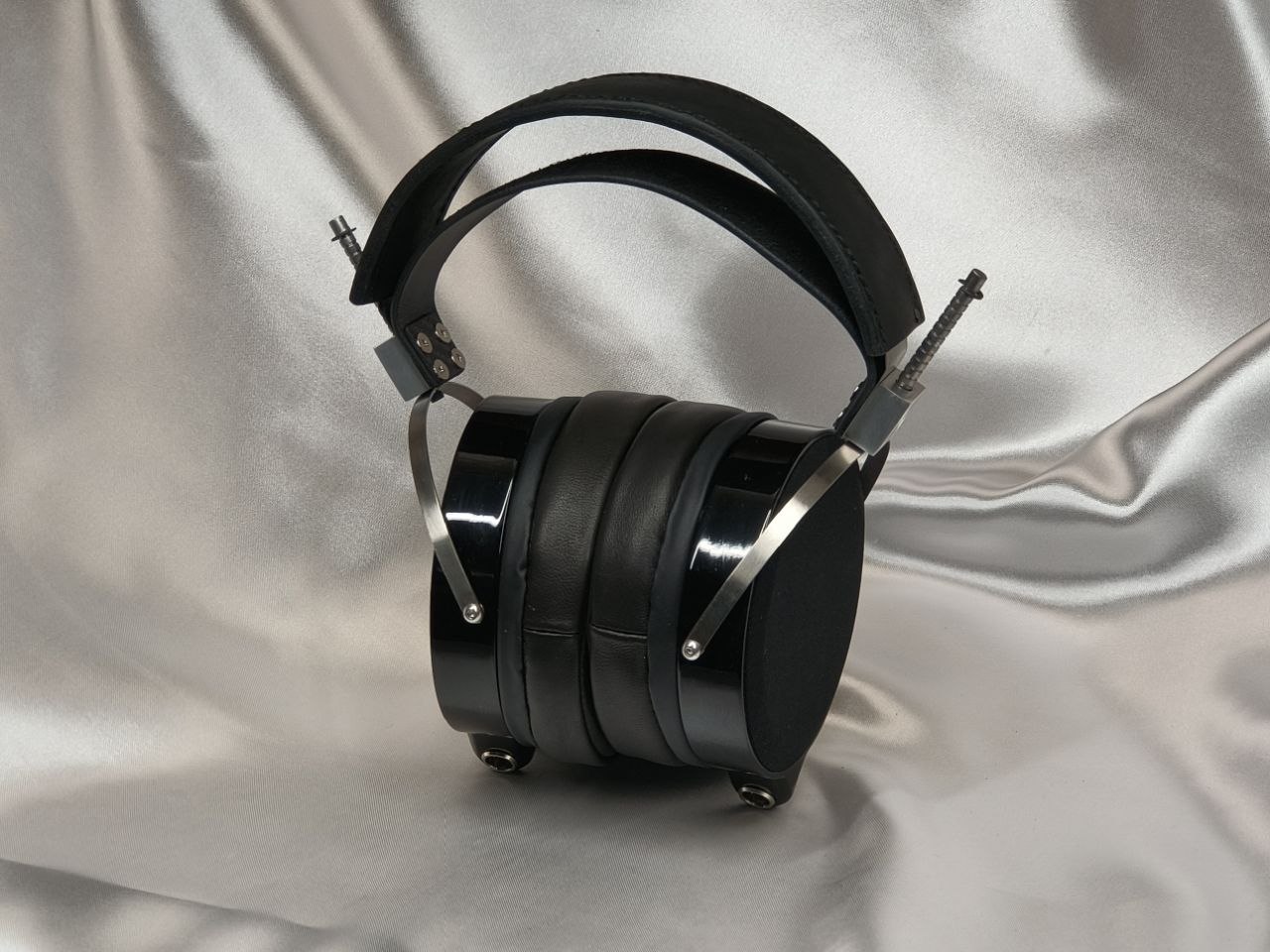

Первый результат работы проекта Волга-Тон. Магнитопланарные наушники высокого класса.

В их ядре заложено отсутствие компромиссов во всём, что только возможно. Всё, начиная с оголовья, наша собственная разработка, цель которой - достичь высокого качества звуковоспроизведения и комфорта.

Особенности:

• Рекордное количество магнитов в наушниках такого типа - 44 штуки. Акустически оптимизированная форма магнитов, высокая плотность поля в системе с оптимизированной равномерностью.
• Уникальная топология дорожек на мембране с высоким сопротивлением для достижения высокой линейности работы системы. Пайка контактов непосредственно к мембране, высочайшая надежность электрической части.
• Большой размер системы для достижения лучшей полосы частот при выбранном режиме работы мембраны.
• Рассчитанное акустическое оформление, согласующее акустический импеданс, что минимизирует искажения в акустической системе.
• Особые материалы и способы их применения при изготовлении как драйвера, так и оголовья.

Прибой-1 продолжение...

В настоящий момент уже отработана технология и общий внешний вид. Могут меняться детали, некоторые материалы, но принципиальных изменений не предвидится. Тип посадки оголовья, амбушюры и чашки не поменяются. Об этом будут новости отдельно. Дальнейшая работа будет освещаться тут.

Если театр начинается с вешалки, то наушники с оголовья. Какие бы драйверы не были технологичные и качественные, если оголовье не выполняет свою задачу качественно - наушники бесполезны.

Долгие мучения с выбором китайских оголовий оставили только одну мысль - нужно оголовье собственной разработки.

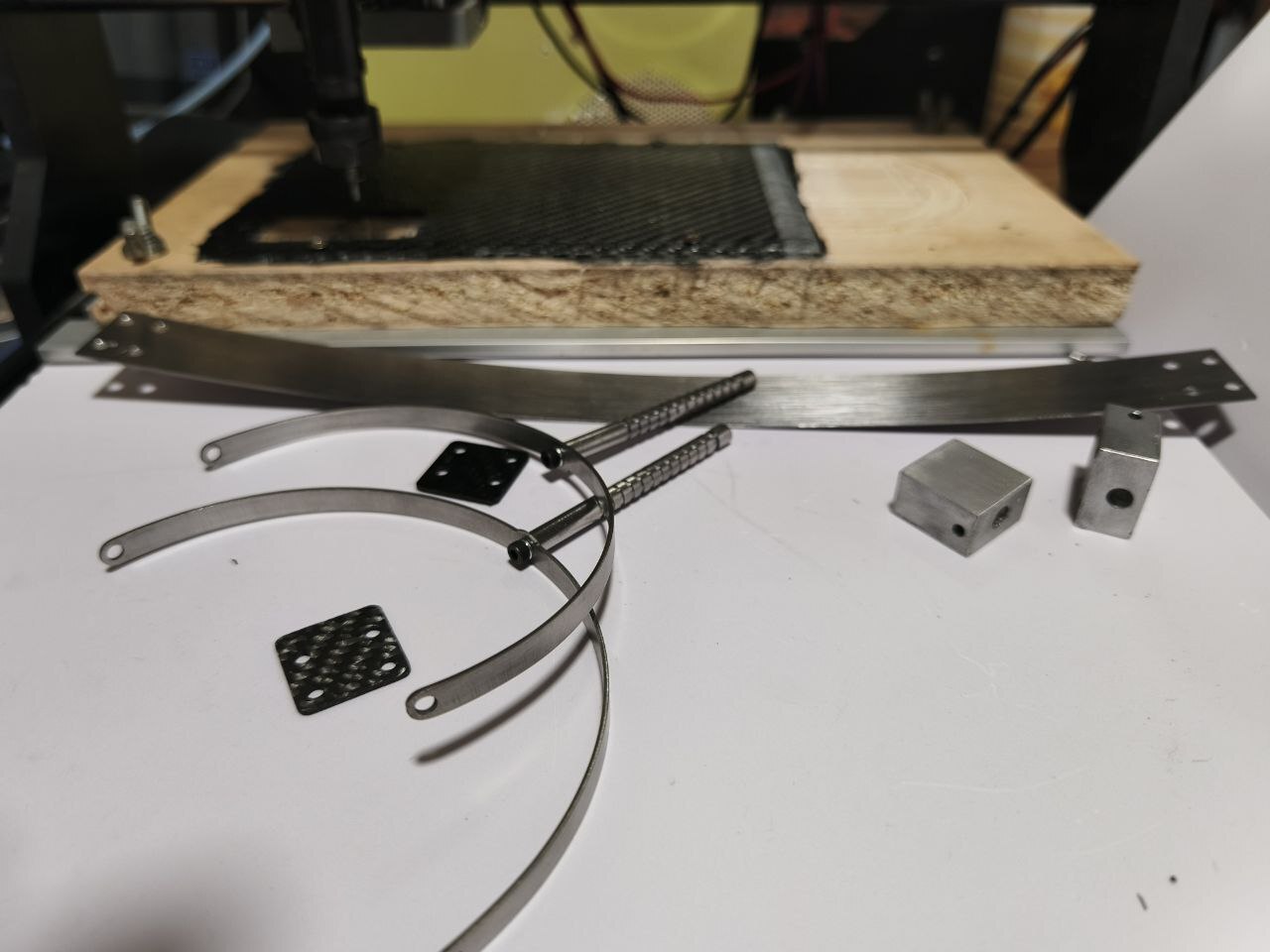

А ходе творческих поисков по выбору материалов и конструкции перебрано много вариантов. Например, материал и форма дужки.

Была рассмотрена опция использовать углепластик. Он известен тем, что имеет высокую жескость. Дужка же должна изгибаться и одинаково сидеть на голове любого размера, при этом давая без усилий снимать и надевать наушники. Углепдастик за счет жесткости довольно неудобен при одевании. Также способность изгибаться у него ограничена.

Другое дело холоднокатаная каленая сталь марки 65Г. Она может гнуться в очень больших пределах без потери формы. За счет этого оголовье одинаково садится на головы разных размеров и позволяет удобно снимать и надевать наушники. И это при толщине 0.5 мм.

Не смотря на все ранее сказанное, углепластику нашлось место в конструкции - где его свойства как раз кстати. Это узел крепления чашки, ленты оголовья к дуге.

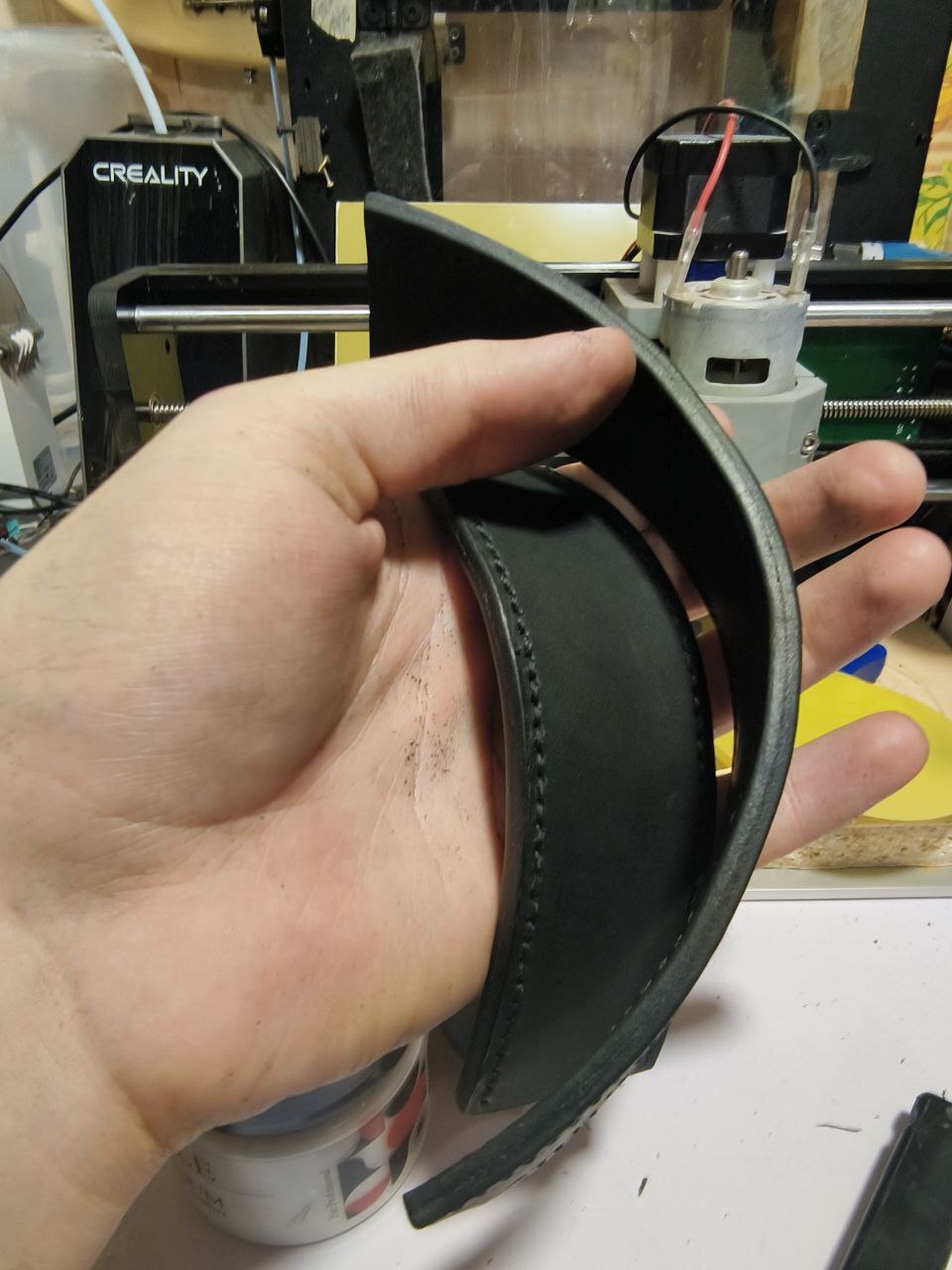

Само же оголовье сделано по схеме с лентой, которая опирается на голову. Сделано это не просто так. Такая механика как очень положительно влияет на равномерность прижатия амбушюр к голове. Так вес наушников за счет получаемого рычага переходит в усилие прижатия чашек к голове. Таким образом вес перераспределяется с макушки и ощущается меньше. А обшивка дуги кожей исключительно ради эстетики и удобства. Шорно-седельная кожа приятна на ощупь и одновременно предельно живучая. Кроме того наушники так получают... приятный запах кожи и пчелиного воска, который используется при обработке уреза кожи. Он дает небольшие медово-цветочные нотки, что с запахом кожи дает какой-то совсем необычный букет, что в пору открывать свою линейку духов "ароматы HiEnd".

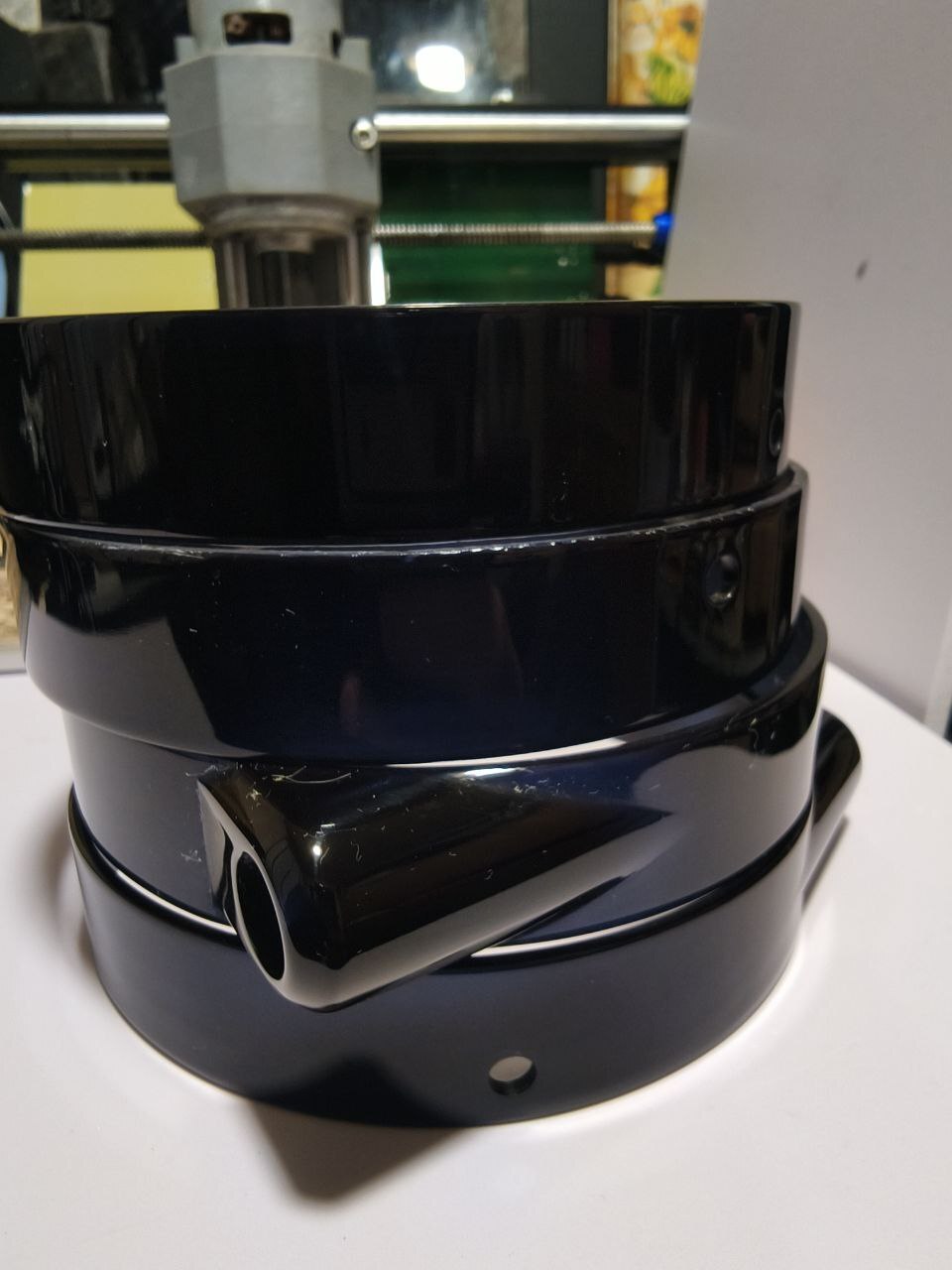

Подбираясь все ближе к драйверу стоит сказать и о корпусе. Внешняя лицевая сторона это фотополимер Gorky Liquid Force. Он довольно дорогой, но зато не токсичен и очень прочный, выносливый, хорошо обрабатывается. Хотя его полировка - занятие явно не для слабых духом и телом.

Это далеко не весь корпус, внутри фасада прячется силовая конструкция из армированного стекловолокном ABS пластика. Соединение фасада и внутренней конструкции (без драйвера, до него дойдём позже) происходит на двухкомпонентной эпоксидной смоле. За счет большого количества слоев разнородных материалов получается композит с нужным сопротивлением деформациям. Также такой корпус весьма эффективно рассеивает звуковую волну и не резонирует, исключая призвуки и микрофонный эффект. А еще живуч и довольно прочен. Даже если на нем вовремя эксплуатации появятся царапины, их можно будет убрать полировкой точно также, как на ЛКП автомобиля.

А теперь перейдем к главному, к мембране.

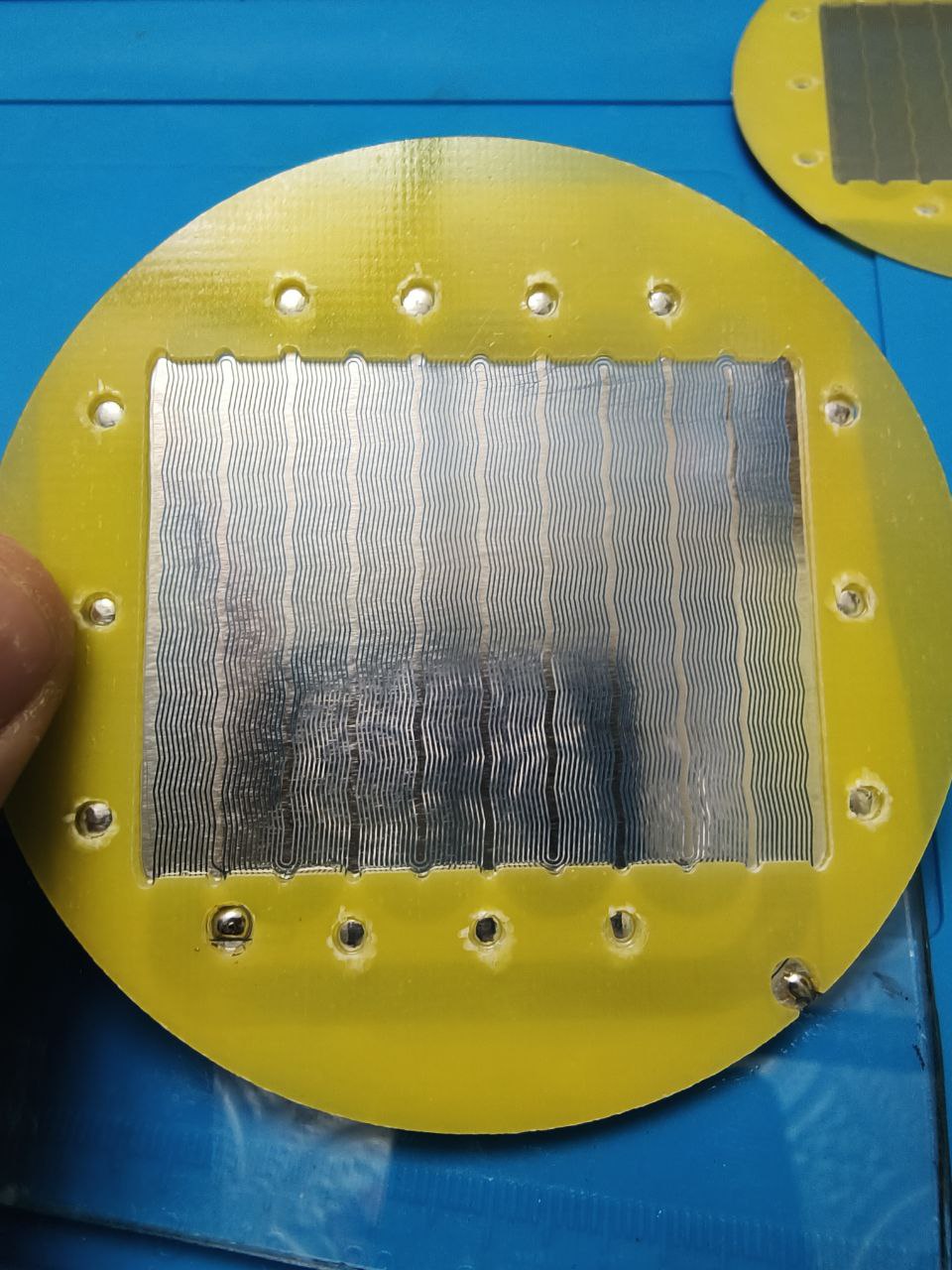

Мембрана на основе ПЭТ пленки толщиной 10 микрон. Проводящий слой на алюминиевой фольге толщиной 8 микрон. Связывающее - клей с определенными свойствами толщиной 2-3 микрона. Пленка обычная - односторонне ориентированная. Вариант использования БОПЭТ, то есть двусторонне ориентированной, отпал во время исследований. Как видно на фотографиях, мембрана не имеет гофрирования. Это значит, что при работе пленка должна растягиваться и линейность зависит от характера этого растяжения. В случае использования БОПЭТ растяжение сильно ограничено.

Способ электрической связи мембраны и проводки - пайка. Практически никто не паяет мембраны этого типа, однако, это один из самых лучших способов с точки зрения эксплуатационных характеристик. Повреждается ли пленка под местом пайки? Конечно. Но! Место пайки изолировано и никак не может повредить или изменить параметры пленки в рабочей зоне мембраны.

Также видно особую топологию дорожек - она также крайне важна для работы.

Важнейшая часть акустики наушников. Ключевой фактор настройки звука - правильное согласование акустического импеданса драйвера и амбушюр.

На практике акустический импеданс строится из свойств материала обшивки и поролона в соотношении где-то 40:60. То есть поролон вносит большее влияние на акустику, чем материал.

Поролон с эффектом памяти, aka memory foam дает уникальный набор параметров - высокое активное акустическое сопротивление с низко-средним реактивным. Это значит, что такой поролон очень плохо проводит звуковую волну, запирая её внутри. Таким образом пена с эффектом памяти это не просто элемент удобства, но ключевой фактор построения тонального баланса в акустической системе наушников.

На данный момент используются амбушюры Веспер аудио, но уже скоро будут полностью свои.

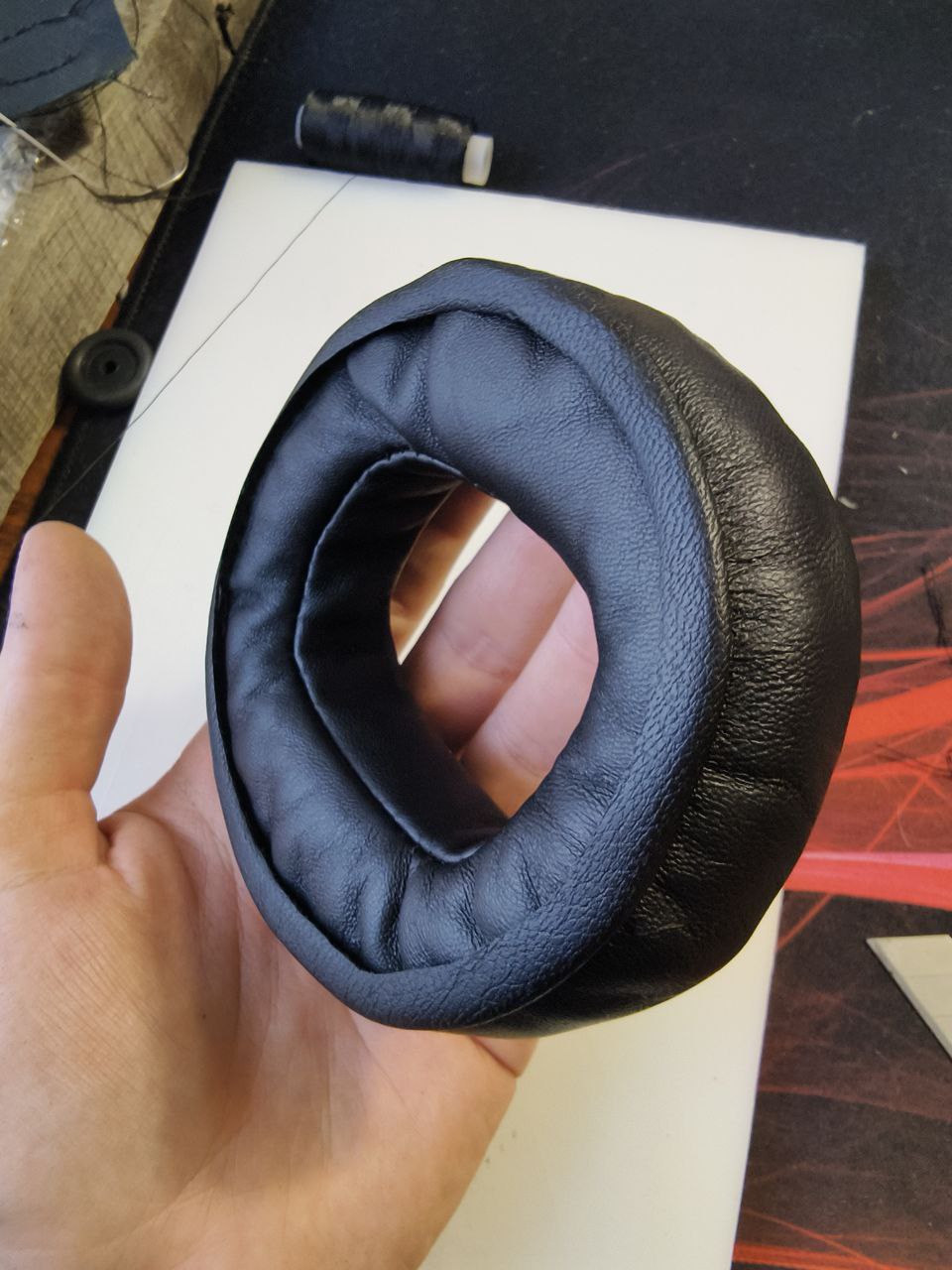

Идёт работа по разработке технологии изготовления собственных. Главное препятствие - выбор материала. На фото амбушюры из очень тонкой (0.5-0.6 мм) овчины. Однако этот материал оказался крайне нестойким к повреждениям, царапины могут оставаться, порой, от косого взгляда... Попробуем козью кожу, а в качестве подстраховки кожу КРС. Оптимальная толщина, судя по всему, около 0.7-0.8 мм.

Ну а также толстую кожу проще шить и швы с такой кожей будут ровнее.

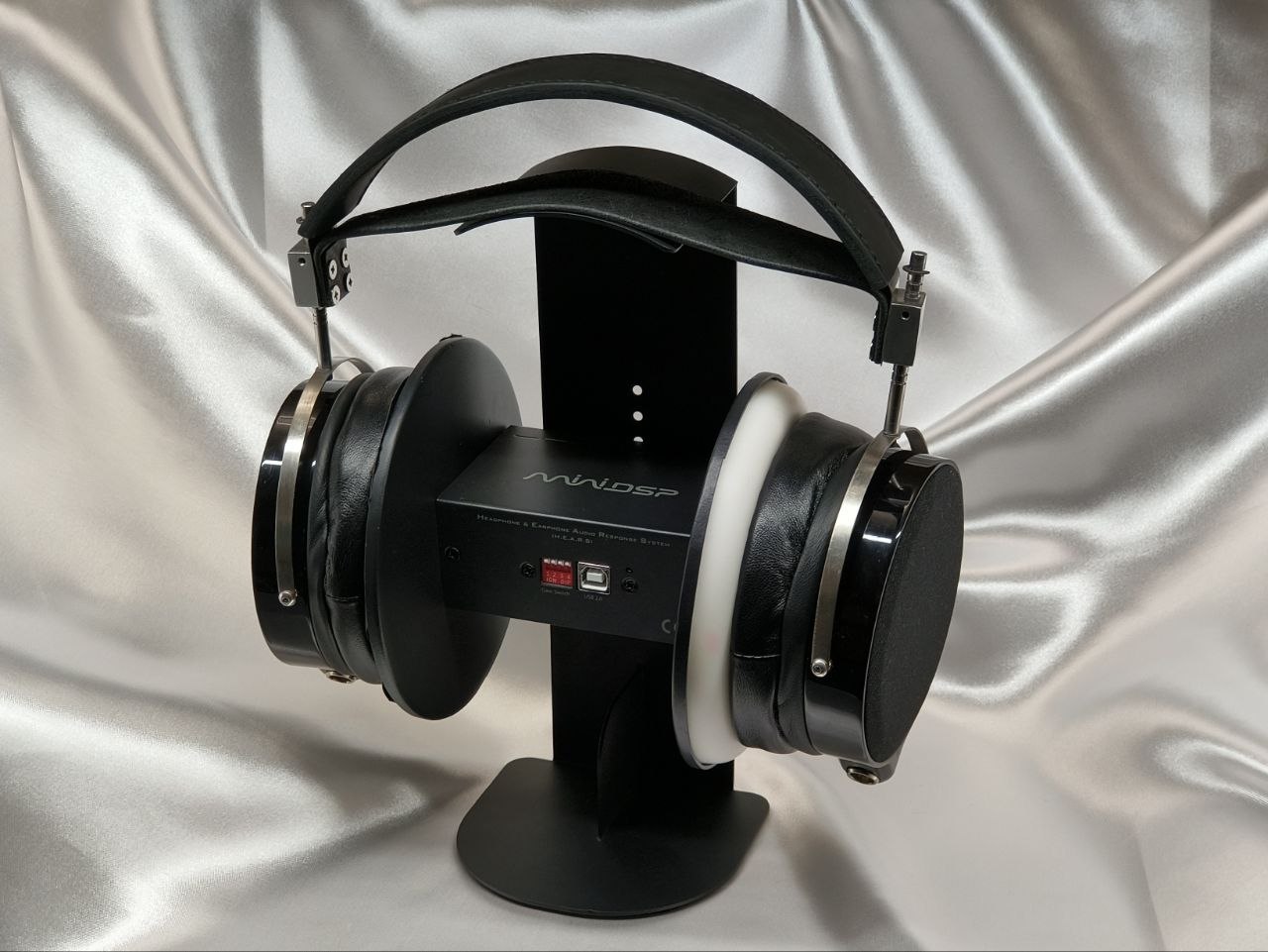

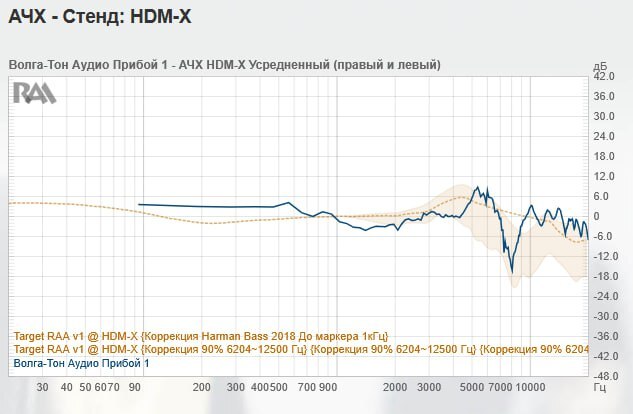

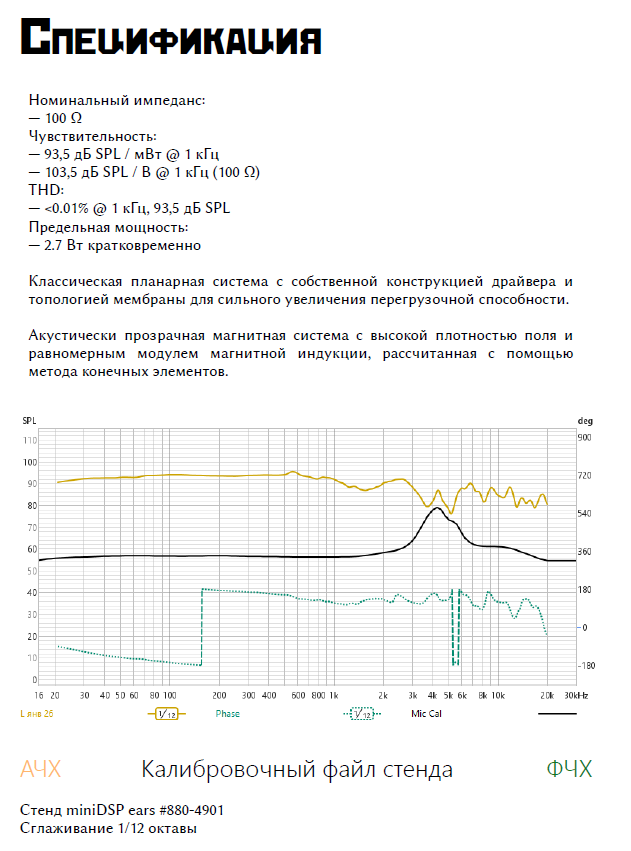

И так, что касается объективной стороны вопроса. Ранее мы публиковали собственные замеры на стенде miniDSP Ears. Теперь пришло время независимых замеров в RAA.

Спасибо Роману за замеры, очень интересно было увидеть их на стендах и голове. Теперь можно сравнивать напрямую графики с конкурентами.

Хочется сказать про miniDSP Ears, какой же это тяжелый в работе стенд. Чтобы получить тот результат, что был опубликован ранее, пришлось потратить огромное количество времени и сил. Без этого графики выглядят совершенно иначе и никак не соответствуют реальности. Возможно, как-нибудь покажем "сырые" замеры на стоковом стенде, но то зрелище совсем не для слабонервных.

Графики замеров искажений THD, возможно ещё с IMD, на нашем стенде miniDSP.

https://reference-audio-analyzer.pro/title-report.php?id=6209

Простые и профессиональные отчеты с графиками и характеристиками.

Прямые сравнения, совместимость с усилителями, настройки эквалайзера, поиск наушников с похожей АЧХ.

Протестировано на стендах

Инструментальный тип: HDM-X, Искусственное ухо тип 3.3, Искусственное ухо тип 4.3 - экспериментальное

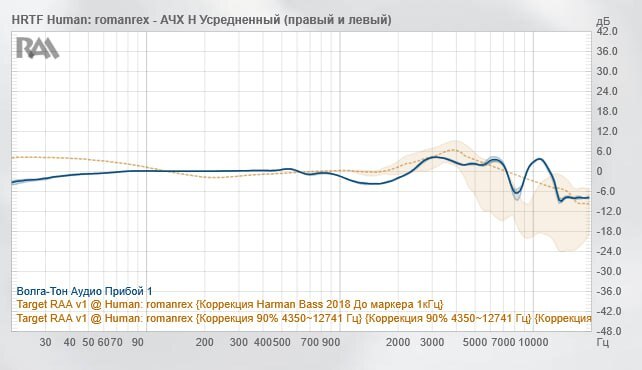

Живая голова.

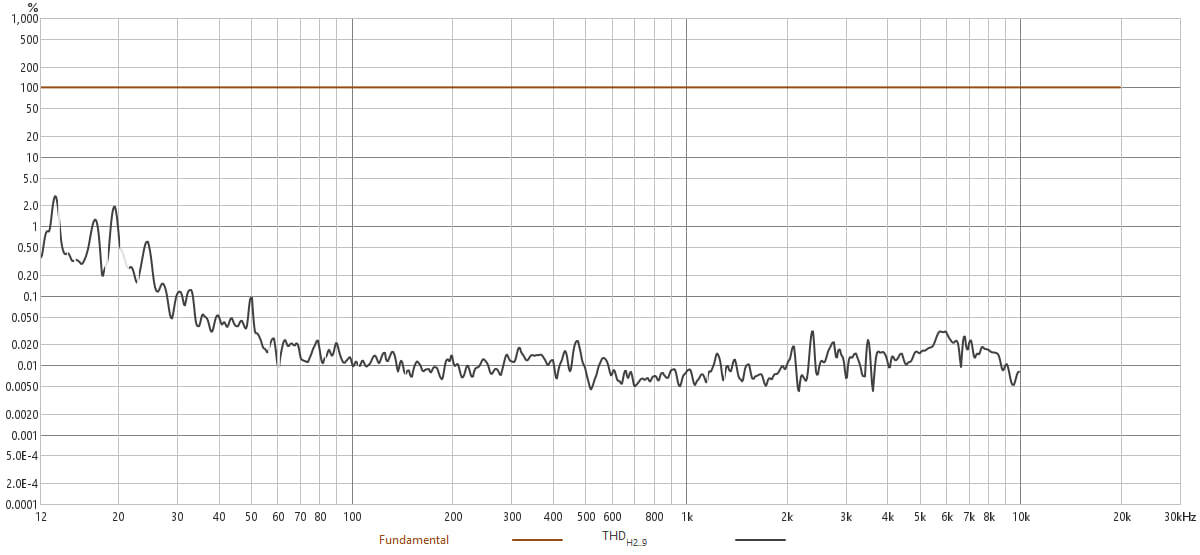

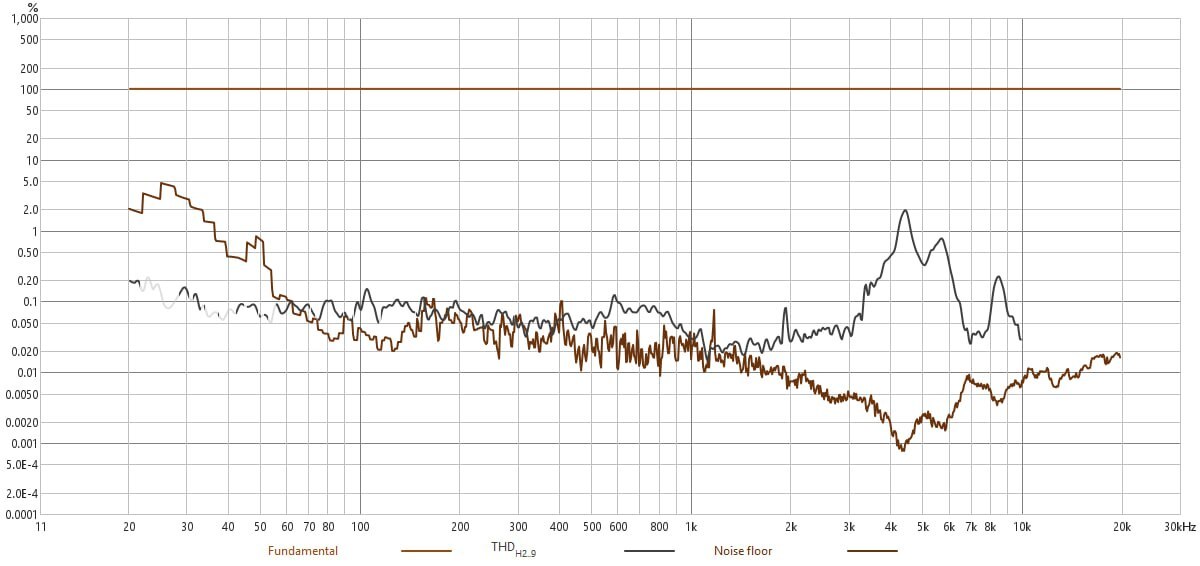

И так, первая картинка. График THD в процентах (черным цветом). Если убрать девиации, можно сказать, что показатель 0.01% на значительной части диапазона подтверждён. Однако, есть вопросы по диапазону 5-7 кГц. О нём далее.

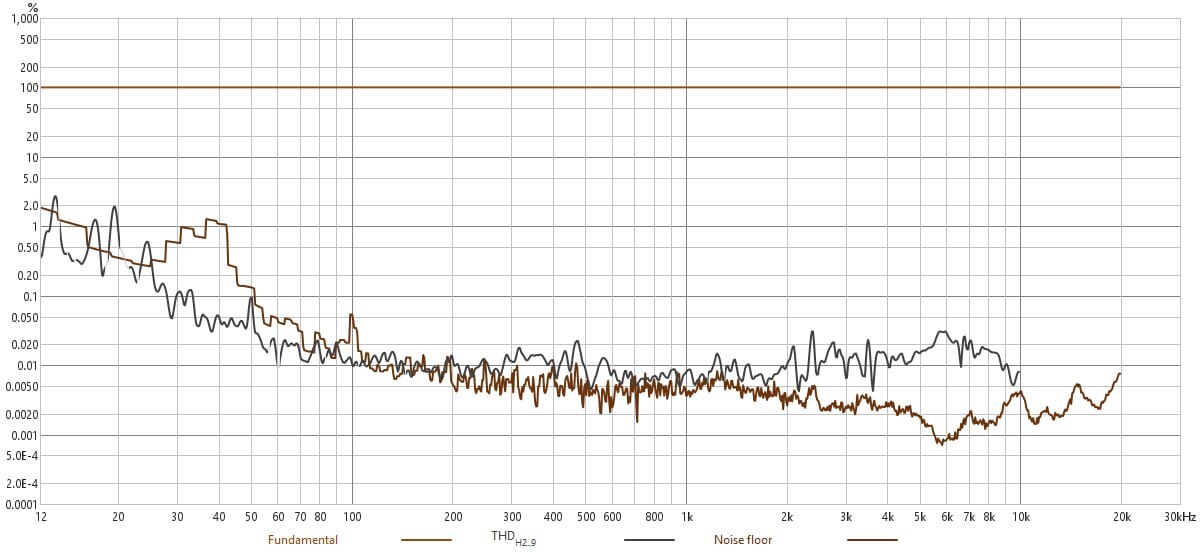

Второй график - график с включенным отображением шумовой полки (коричневым цветом). И здесь уже можно понять, что условия измерений неудачные - по большей части шум либо на уровне, либо незначительно ниже THD.

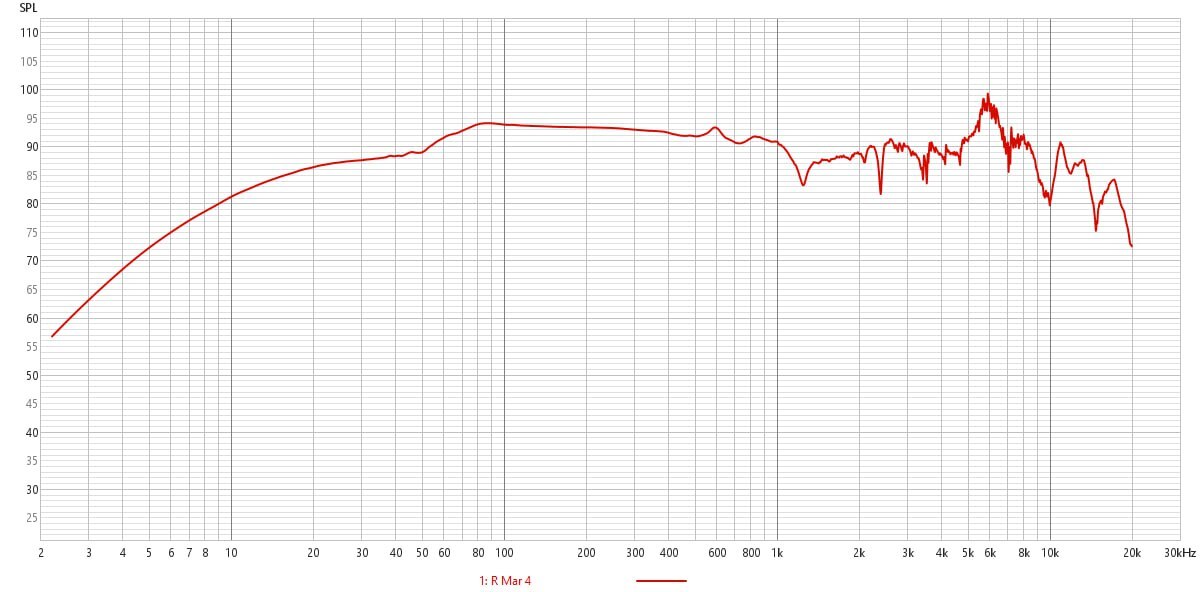

И третий график - SPL при измерении на стенде (4 изображение). Стенд сделан под плоский. В углублении под капсюль образуется резонанс на области 6 кГц, который также переходит в THD.

Внимание, графики от 12 и 2 герц!

Главный - miniDSP Ears непригоден для точных замеров полноразмерных наушников. THD наушников невозможно замерить без серьезного вмешательства.

Второй вывод - реальные THD наушников могут находиться на уровне или ниже шума городской комнаты на первом этаже с источником шума в виде работающего в энергосбережении ноутбука.

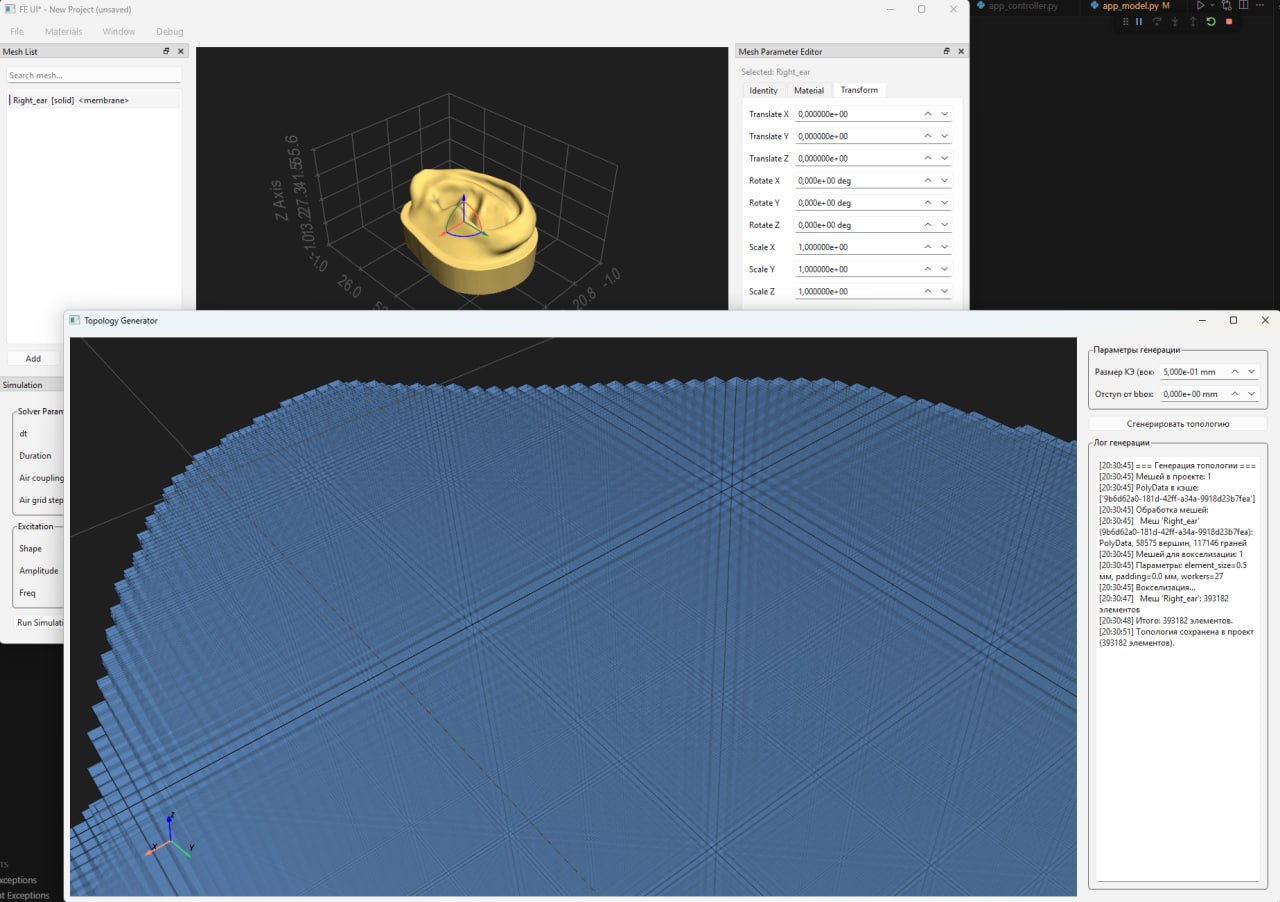

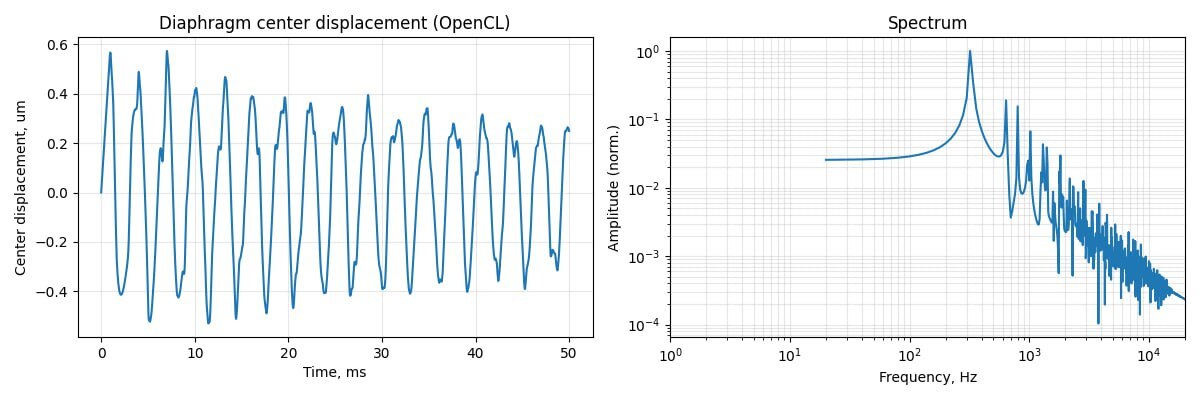

"Между делом" переросло во что-то качественно иное. То, что некоторое время назад началось как просто скрипт для расчета колебаний плоской мембраны, сейчас превратилось в средних размеров десктопное приложение с более-менее удобным интерфейсом.

Приложение обзавелось рядом инструментов по импорту мешей, редактированию топологии, все настройки выведены в UI. Подключен алгоритм вокселизации мешей. Есть редактируемая библиотека материалов.

План прост - внутрь загружается модель (например, 3D скан) уха, а на выходе получается симуляция акустики надетых на это виртуальное ухо наушников (если есть модель). Предстоит ещё работа по сшиванию всего этого и визуализацию результатов.

Всё это будет тщательно задокументировано и опубликовано под open source лицензией. Виртуальная акустическая модель наушников Прибой-1 также будет опубликована, если вдруг у вас есть скан вашего уха, то вы сможете загрузить его в модель и просчитать примерную АЧХ (за точность пока рано говорить).
